Proyecto|Glosario de Constructivo II

Términos específicos


A
Abatimiento: Consiste en girar un objeto en el espacio considerándolo en un plano para así hacerlo coincidir con una nueva vista en la que aparezca en verdadera forma o magnitud.


Acotación: Es la medida de una característica de un objeto, la cual debe ser especificada en un dibujo técnico.
 Alejamiento: Se denomina alejamiento de un punto del espacio a la distancia entre él y su proyección en el plano vertical, que equivale a la distancia entre la proyección horizontal y la línea de Tierra.

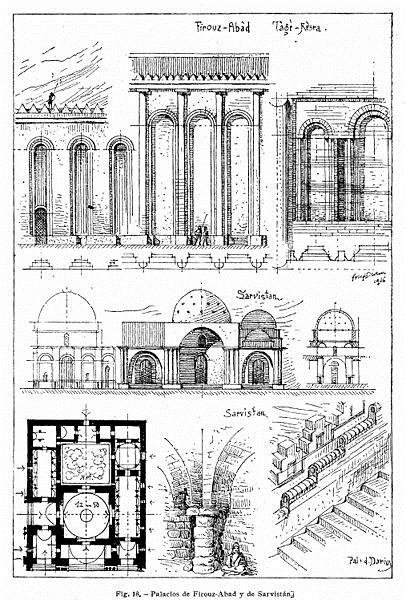

Alzado: Es la representación plana de la fachada de un edificio, el lado de una máquina o de un objeto, mediante proyección geométrica ortogonal, sin tener en cuenta la perspectiva, conservando este todas sus proporciones.


Ángulo: Es la parte del plano comprendida entre dos semirrectas que tienen el mismo punto de origen.


Ángulo Agudo: Es el ángulo formado por dos semirrectas con amplitud  mayor de 0° y menor de 90°


Ángulo complementario: Son aquellos ángulos cuyas medidas suman 90º


Arco: Porcion de circunferencia entre 2 puntos de ella.(el de menor tamaño)
 Arista: Una arista es la línea de intersección de dos planos.


Axonométrico: Parte de la geometría descriptiva que estudia el sistema de representación de figuras espaciales en un plano por medio de proyecciones obtenidas según tres ejes


B
Bisectriz:  Es el lugar geométrico de los puntos del plano que equidistan (están a la misma distancia ) de las semirrectas de un ángulo.




C
Caballera: Es un sistema de representación que utiliza la proyección paralela oblicua, en el que las dimensiones del plano proyectante frontal, como las de los elementos paralelos a él, están en verdadera magnitud.


Cambio de plano: Consiste en sustituir el plano vertical de proyección (PV) por cualquier plano tres (P3) de proyección que sea perpendicular al plano horizontal de proyección.


Círculo: Es el lugar geométrico de los puntos del plano cuya distancia a otro punto fijo, llamado centro, es menor o igual que la longitud del radio. Es el conjunto de los puntos de un plano que se encuentran contenidos en una circunferencia.


Circunferencia: Lugar geometrico de todos los puntos del plano que estan a la misma distancia de un punto que llamaremos centro.




Coaxial: Cuerpo o figura que comparte un mismo eje de simetría o de rotación con otro


Concéntrico: [Objeto o figura] que tiene el mismo centro que [otro objeto o figura]


Concurrente: Dícese del elemento que se junta o coincide con otro, en un mismo lugar. (los lados de un ángulo, son dos rectas concurrentes, que coinciden o se juntan en el vértice de dicho ángulo).


Cono
a) Recto : Es un sólido de revolución generado por el giro de un triángulo rectángulo alrededor de uno de sus catetos.


b) Oblicuo: Es aquel cono cuyo eje de revolución no es perpendicular a su base. Pueden ser de dos tipos: de base circular o de base elíptica.


c) Truncado: El sólido que queda al cortar a un cono, perpendicular a su eje, su “punta”


Coordenadas cartesianas: Son un sistema de coordenadas formado por un eje en la recta, por dos ejes en el plano, tres en el espacio, mutuamente perpendiculares que se cortan en el origen.


Corte: Es una representación convencional en la cual se imagina que se corta o se desprende una parte de un objeto o máquina de tal manera que quede el interior al descubierto.


Cota: Expresión numérica del valor de una medida, indicada en el dibujo.


Cuadro de datos (rotulación): Rectángulo que normalmente se sitúa en la parte inferior derecha del plano y sobre el que se introducen una serie de datos representativos y vinculados al plano.


CuboA cubo es un objeto sólido en forma de caja que tiene seis caras cuadradas idénticas.



Cuerda: Una línea recta que conecta dos puntos en una curva. Ejemplo: una línea recta que conecta dos puntos en la circunferencia de un círculo sería una cuerda.


CroquisDiseño o dibujo rápido y esquemático



D
DesarrolloUn desarrollo es un patrón que se puede cortar y doblar para obtener el modelo de un sólido.



Este es el desarrollo de un cubo. Neto significa lo que queda después de que todas las deducciones han sido realizadas.
 DiámetroUna línea recta que pasa a través del centro de un círculo conectando dos puntos de la circunferencia.

Diedro: Figura formada por dos planos que se cortan. El tamaño del ángulo diedro se define como el tamaño del ángulo formado entre dos líneas que se cortan (una en cada plano) que son ambas perpendiculares a la arista a lo largo de la cual se cortan los dos planos.


Dimétrico: Proyección axonométrica de un objeto tridimensional que se encuentra inclinado con relación al plano del cuadro, de tal modo que dos de sus ejes principales sufren el mismo acortamiento, mientras que el tercero aparece más corto, o más largo, que los anteriores.


DirectrizEn geometría la directriz es aquella línea, superficie o volumen que determina las condiciones de generación de otra línea, superficie o volumen (que se llama generatriz).

Dodecaedro: Es un poliedro de doce caras, convexo o cóncavo. Sus caras han de ser polígonos de once lados o menos. Si las doce caras del dodecaedro son pentágonos regulares, iguales entre sí, el dodecaedro es convexo y se denomina regular, siendo entonces uno de los llamados sólidos platónicos.


E
Eje radical: Es el lugar geométrico de los puntos con igual potencia respecto de las mismas.


Elipse: Una elipse es el conjunto de todos los puntos de un plano cuya suma de distancias a dos puntos fijos es una constante.
Así que, no importa dónde estés en la elipse, puedes sumar las distancias al punto "A" y al punto "B" y siempre saldrá lo mismo.
(Los puntos "A" y "B" se llaman los focos de la elipse)

Elipsoide: Es una superficie curva cerrada cuyas tres secciones ortogonales principales son elípticas, es decir, son originadas por planos que contienen dos ejes cartesianos.


Equilátera: Díc. de las figuras cuyos lados son iguales entre sí, esp. los triángulos




Equilátero: Un triángulo equilátero, es un polígono de tres lados iguales y tres ángulos agudos e iguales a 60°, este triángulo es simétrico respecto a sus tres alturas.

EquidistanciaIgualdad de distancia entre varios puntos u objetos

EscalaSucesión ordenada de valores de una misma cualidad

Escaleno: Un triángulo con todos los lados de diferentes longitudes.
Ningún lado es igual a otro ni ningún ángulo es igual a otro.


F
Foco: En geometría, el foco de una curva es un punto (o puntos) singular, respecto del cual se mantienen constantes determinadas distancias relacionadas con los puntos de dicha curva.

Formato: Recuadro normalizado en orden a sus dimensiones de largo y ancho en donde se realizan todos lo dibujos técnicos.


G
GeneratrizLínea recta que genera o engendra una superficie al desplazarse de una forma determinada.

Geometría: Es una rama de la matemática que se ocupa del estudio de las propiedades de las figuras geométricas en el plano o el espacio, como son: puntos, rectas, planos, politopos (paralelas, perpendiculares, curvas, superficies, polígonos, poliedros, etc)


Geometría descriptiva: La geometría descriptiva es un conjunto de técnicas de carácter geométrico que permite representar el espacio tridimensional sobre una superficie bidimensional y, por tanto, resolver en dos dimensiones los problemas espaciales garantizando la reversibilidad del proceso a través de la adecuada lectura.


Geometría proyectiva: Se llama geometría proyectiva a la rama de la matemática que estudia las propiedades de incidencia de las figuras geométricas, pero abstrayéndose totalmente del concepto de medida. A menudo se usa esta palabra también para hablar de la teoría de la proyección llamada geometría descriptiva.


Giro: Es un movimiento de centro O que transforma la posición de un punto P de forma que éste se desplaza por un arco con una longitud constante respecto al centro O con una longitud y sentido dados.




H
HexaedroUn hexaedro regular o cubo es un poliedro regular formado por 6 cuadrados iguales.

HipérbolaUna hipérbola  es una sección cónica, una curva abierta de dos ramas obtenida al cortar un cono recto por un plano oblicuo al eje de simetría con ángulo menor que el de la generatriz respecto del eje de revolución.

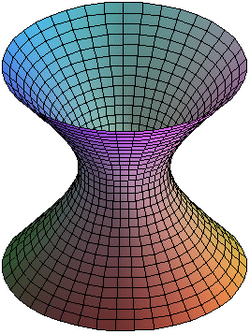

Hiperboloide: El hiperboloide es la superficie de revolución generada por la rotación de una hipérbola alrededor de uno de sus dos ejes de simetría. Estas superficies son de dos clases: de una y de dos hojas.

Horizontal: Que es paralelo a la línea imaginaria del horizonte. Se aplica a la línea, la escritura, el dibujo, etc. que está trazado de izquierda a derecha o viceversa.


I
Icosaedro: Un icosaedro regular es un poliedro regular formado por 20 triángulos equiláteros iguales.

Intersección: En geometría, la intersección es el corte de dos curvas, dos superficies o dos sólidos, que es respectivamente, un punto, una recta o una superficie.  Punto en el cual una línea o una curva cruza un eje dado. También se refiere al segmento interceptado: parte de un segmento de línea obtenido de una transversal cortada por un par de líneas.



IsométricoConstituye una representación visual de un objeto tridimensional en dos dimensiones, en la que los tres ejes ortogonales principales, al proyectarse, forman ángulos de 120º, y las dimensiones paralelas a dichos ejes se miden en una misma escala.

Isósceles: Si tiene dos lados de la misma longitud. Los ángulos que se oponen a estos lados tienen la misma medida.  Del griego iso, igual, y skelos, piernas; es decir, "con dos piernas iguales.


J
Jamba: Se denomina jambas a los paramentos laterales internos de los vanos de puertas y ventanas. También una jamba es un pilar de piedra o ladrillo, situado en el espesor de un muro, cuya finalidad es consolidar y trabar las piezas del conjunto. Las jambas suelen estar elaboradas en mampostería, ladrillo o madera.



Junta: Espacio que queda entre los elementos que forman una pared y que se rellena con un material adecuado, como el mortero o el yeso. Parte por donde se unen dos o más cosas.


K
L
LíneaEs un seguimiento continuo de infinitos puntos. Es una figura geométrica que sólo tiene una sola dimensión: longitud. Cada línea tiene dos sentidos y una dirección.



Línea de tierraEs la línea imaginaria donde se apoya el modelo u objeto a representar. Línea de tierra: es la línea de apoyo.



Línea oculta: Se usa para mostrar superficies, bordes o esquinas de un objeto. Están ocultas a la vista.


LTForma abreviada de escribir “Línea de Tierra”.


Lugar geométrico: Un lugar geométrico es un conjunto de puntos que satisfacen determinadas propiedades geométricas.



M
Mano alzada: Aquel que se realiza sin emplear ninguna herramienta auxiliar, sino que se hace con la mano y el lápiz u otro instrumento similar. También se lo conoce como dibujo a pulso. Este dibujo no se hace a escala, pero mantiene las proporciones. En él se emplean todas las técnicas de dibujo, como sombreado, claroscuro, texturado, etc.


Mediatriz: de un segmento es la recta perpendicular a dicho segmento trazada por su punto medio. También se le llama simetral.


N
Normalización: Es la adopción de una serie de normas de manera consensuada entre los diversos factores de la industria, y destinadas a especificar, unificar y simplificar la mayor parte de los aspectos que intervienen en la fabricación de objetos: dibujo, materiales, sistemas de fabricación, control de calidad, etc.


O
OblicuoQue está en una posición media entre la vertical y la horizontal. Se aplica a la línea o el plano que no forma ángulo recto con relación a otro.

ObtusoSe aplica al ángulo que tiene más de 90 grados y menos de 180.

Octaedro: Un octaedro es un poliedro de ocho caras. Con este número de caras puede ser un poliedro convexo o un poliedro cóncavo.



OrtogonalQue forma ángulo recto. Se aplica a la proyección que resulta de trazar en un plano todas las líneas perpendiculares a este.



Óvalo: Se define un óvalo como un elemento geométrico compuesto por cuatro arcos de circunferencia enlazados. Dichos arcos son iguales dos a dos.



OvoideUn ovoide es una curva plana y cerrada, simétrica sólo respecto a su eje mayor, y formada por cuatro arcos de circunferencia, de los que dos son iguales y los otros dos son desiguales.

P
Parábola: Se llama parábola al lugar geométrico de los puntos del plano que equidistan de un punto fijo, llamado foco, y de una recta fija llamada directriz.


Paraboloide hiperbólico: En la Geometría analítica, un paraboloide es una cuádrica, un tipo de superficie tridimensional


ParalelepípedoForma sólida con seis caras de forma que todas las caras opuestas son paralelas. En un paralelepípedo, las seis caras son paralelogramos. Si las caras son rectángulos, se le llama paralelepípedo rectangular. Si las caras son cuadrados, es un cubo.



Paralelo: Que está colocado al lado de otra cosa, en la misma dirección y sin llegar a tocarse nunca con ella.

Perpendicular: En geometría, la perpendicular de una línea o plano, es la que forma ángulo recto con la dada.


Perspectiva: Es el arte de dibujar para recrear la profundidad y la posición relativa de los objetos. En un dibujo, la perspectiva simula la profundidad y los efectos de reducción.


Pirámide:
a) Regulares una pirámide recta cuya base es un polígono regular.


b) Oblicua: Es aquella en la que no todas sus caras laterales son triángulos isósceles.


c) Truncada: La pirámide truncada es el cuerpo geométrico que resulta al cortar una pirámide por un plano paralelo a la base y separar la parte que contiene al vértice.


Plano del cuadro: Plano sobre el que se proyecta un sistema de líneas procedentes de un objeto para formar una imagen o dibujo.


Plano auxiliar: El dibujo perspectivo sobre el que se proyecta el objeto. Sirve para ver más a detalle.


Planos de proyección: Plano horizontal de proyección sobre el que se apoya el objeto o sobre el que está el observador. También llamado plano geometral, suelo.


Plano proyectante: En un plano proyectante vertical coinciden las proyecciones verticales de cualquiera de sus puntos con su traza vertical.


PlantaUna planta es la representación sin perspectiva de un cuerpo sobre un plano horizontal.

Poliedroun cuerpo geométrico cuyas caras son planas y encierran un volumen finito.

Polígono: Un polígono es una figura geométrica cerrada, formada por segmentos rectos consecutivos y no alineados, llamados lados.


Prisma:
a) Recto: Es un poliedro con dos caras que son regiones poligonales congruentes en planos paralelos  y las caras laterales son rectángulos.




b) Oblicuo:  es un prisma cuyas aristas laterales son oblicuas a las bases.

c) Truncado: Es aquel que tiene la misma base poligona pero todas las longitudes de las aristas en la altura son diferentes.


Proyección: Es una técnica de dibujo empleada para representar un objeto en una superficie. La figura se obtiene utilizando líneas auxiliares proyectantes que, partiendo de un punto denominado foco, reflejan dicho objeto en un plano, a modo de sombra.


Proyección axonométricaEs una proyección sobre un plano (Axonométrico) que tiene una posición arbitraria en el espacio

Proyección cónica: Se denomina al sistema de representación gráfico en donde el haz de rayos proyectantes confluye en un punto (el ojo del observador), proyectándose la imagen en un plano auxiliar situado entre el objeto a representar y el punto de vista.


Proyección diédrica: Se basa en definir las proyecciones ortogonales de los objetos, en forma simultánea, sobre dos planos principales de proyección, perpendiculares entre sí.


ProyectanteLínea recta con que se proyecta un punto en una superficie.

PuntoEl punto es el elemento geométrico adimensional, estando definido únicamente como una posición en el espacio, en función de un sistema de coordenadas preestablecido

Q
R
RadioUn segmento que une el centro de una circunferencia con cualquier punto de ella.

Recta: El ente ideal que se extiende en una misma dirección, existe en una sola dimensión y contiene infinitos puntos; está compuesta de infinitos segmentos (el fragmento de línea más corto que une dos puntos).




ReferenciaNota o palabra que remite a otra parte de un escrito o a otro escrito, donde el lector puede encontrar lo que busca.


RegladaEs la generada por una recta, denominada generatriz, al desplazarse sobre una curva o varias, denominadas directrices. En función de las características y condiciones particulares de estos elementos, recibe diversos nombres.

RevoluciónEs aquella que se genera mediante la rotación de una curva plana, o generatriz, alrededor de una recta directriz, llamada eje de rotación, la cual se halla en el mismo plano que la curva.

Rotulación normalizada: El arte de escribir las letras y números con arreglos a unas normas ya establecidas.


S
SecciónEs la superficie resultante de la intersección entre el plano secante y el material de la pieza.


SegmentoEs un fragmento de recta que está comprendido entre dos puntos

Simetría axial: Es la simetría alrededor de un eje, de modo que un sistema tiene simetría axial o axisimetría cuando todos los semiplanos tomados a partir de cierto eje y conteniéndolo presentan idénticas características.


Simetría central: Es una transformación en la que a cada punto se le asocia otro punto, que debe cumplir las siguientes condiciones:


Sistemas de representación: Dan a conocer las formas geométricas de figuras de dos o tres dimensiones sobre un soporte plano denominado plano de cuadro. Estos sistemas se fundamentan en el concepto de proyección.




Superficie cónica: Es la superficie engendrada por una recta, llamada generatriz, que gira alrededor de otra fija, llamada eje, a la que corta en un punto. El punto de corte se llama vértice.


T
TangenteEs una recta que toca a la curva en el punto dado, el punto de tangencia.

Tetraedroes un poliedro de cuatro caras.

Traslación: Movimientos directos sin cambios de orientación, es decir, mantienen la forma y el tamaño de las figuras u objetos trasladados.




Triedro: Es el ángulo poliedro formado por tres semirectas o aristas. Se forman tres ángulos diedros y tres ángulos planos en un ángulo triedro.


Trimétricoes una proyección para representar volúmenes, en la cual el objeto tridimensional se encuentra inclinado con respecto al «plano del cuadro» de forma que sus tres ejes principales experimentan reducciones diferentes.



U
V
Verdadera magnitud:
Vertical: La vertical es perpendicular a la horizontal que es a su vez paralela al horizonte terrestre.

Vérticees el punto donde concurren las dos semirrectas que conforman un ángulo
